Печатные платы на заказ

Более 10 лет компания наша компания производит электронику. Наша продукция отличается высокой степенью сложности и технологичности, а высокое качество и разнообразный ассортимент делают её востребованной в различных отраслях промышленности.

Среди наших постоянных заказчиков предприятия входящие в ВПК, предприятия по производству медицинского оборудования, средств транспорта и связи, а также компании, занимающиеся автоматизацией производственных процессов в области машиностроения и производства бытовой химии.

Печатные платы на заказ
У нас реализован полный производственный цикл. Мы выполняем разработку, проектирование, трассировку, изготавливаем печатные платы, закупаем комплектующие, собираем и испытываем готовые электронные модули.

оставить заявку

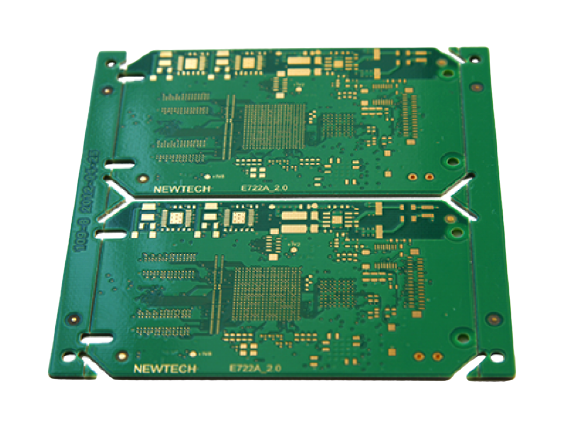

Изготовление печатных плат

Наши возможности позволяют производить печатные платы с различной степенью сложности:

  • ОПП – односторонние;
  • ДПП – двусторонние;
  • МПП — многослойные (до 40 слоев);

Благодаря высокой квалификации сотрудников и технологическому оборудованию высокого класса мы производим печатные платы любой степени жесткости:

  • гибкие;
  • гибко-жесткие;
  • жесткие;
  • панельные платы, для автоматизированного монтажа;
  • платы со скрайбированием
  • а также платы, согласно требованиям оговоренным в документации заказчика.
Производимые платы соответствуют ГОСТ 23752-79 и стандартам серии IPC.

Технологические возможности производства ПП

Наши возможности позволяют выполнять следующие условия:

  • изготавливать МПП с max кол-вом слоев — 40

  • соблюдать максимальный габаритный размер — 1 000 мм х 609 мм;

  • соблюдать максимальную толщину — 8 мм;

  • соблюдать минимальная толщина — 0,3 мм;

  • соблюдать соотношение сторон — 15:1;

  • обеспечивать точность контроля импеданса (волнового сопротивления) — +-5%;

  • обеспечивать минимальную ширину проводника/зазора — 0.07 мм/0.07 мм;

  • соблюдать диаметр отверстия для монтажа — 0,1 мм;

  • соблюдать диаметр переходного отверстия — 0,07 мм;

В производстве печатных плат используются материалы, качество которых подтверждено протоколами испытаний и сертификатами соответствия
Мы применяем фольгированные и нефольгированные диэлектрики, препреги, фольгу ведущих отечественных и зарубежных производителей.Также используются материалы для изделий СВЧ-диапазона.

Чаще всего, в работе используются следующие материалы:

  • Fr4
  • Fr4 High Tg
  • Arlon
  • Rogers
  • Taconic
  • Другие разнообразные составы и комбинации материалов
Печатные платы на заказ в СПб
Нашим весомым преимуществом является возможность производства серийных партий печатных плат, а также выполнение заказов на небольшие серии и опытные образцы. Индивидуальный подход к требованиям каждого заказчика – ещё одно весомое преимущество нашей компании.
оставить заявку

Мы готовы реализовать проект практически любой сложности, со специальными требованиями, такими как:

  • изготовление печатных плат на алюминиевой основе;
  • изготовление печатных плат со сложной фрезеровкой контура;
  • сверхточная сверловка отверстий;
  • изготовление плат со встроенными элементами схемы (конденсаторы индуктивности; резисторы; трансформаторы)
  • сверловка при помощи лазера;
  • сверление переходных отверстий «слепого» и «скрытого» типа;
  • тентинг переходных отверстий с применением паяльной маски жидкого типа;
  • тентинг переходных отверстий проводящей пастой с последующей металлизацией;
  • металлизация торцов;
  • контроль импеданса (волнового сопротивления) на многослойной плате, послойно.
Мы применяем разнообразные покрытия под пайку, это позволяет изготавливать платы для последующего монтажа с использованием любой технологии, а также будущих возможных условий эксплуатации изделия.
оставить заявку

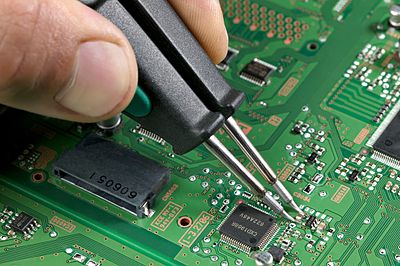

Монтаж печатных плат

Монтаж печатных плат – ключевое направления деятельности нашей компании.
Квалифицированный персонал, многолетний опыт и высокотехнологичное оборудования позволяют выполнять монтаж любого уровня сложности. Мы используем наиболее распространенные способы монтажа печатных плат:

  • волновую пайку;
  • smt-монтаж в автоматическом режиме;
  • монтаж с использованием паяльных станций.
Монтаж печатных плат

Возможно выполнение комбинированного монтажа — поэтапной установки SMD компонентов и компонентов монтируемых в отверстия.
По требованию потребителя, мы укомплектуем заказ импортными и отечественными электронными компонентами, в соответствии с РЭИ.
На дополнительно оговоренных условиях, возможно использование давальческого сырья.

Технологические возможности монтажного производства

  1. Устанавливаются элементы в следующей номенклатуре:
  2. 01005 и более, SOIC, LGA, PLCC, SMD, BGA, QFP, FLIP CHIP, CSP, μBGA, QFN, TSOP, другие типы компонентов, монтируемые в отверстия, провода, крепежные элементы.

  1. Обеспечивается зазор между элементами:
    • в чип-компонентах — 0,6 мм;
    • в микросхемах — 1,2 мм;
    • от края платы до ближайшего элемента — 1мм.
  1. Односторонний и двусторонний монтаж SMD-компонентов.
  1. Шаг выводов – min 0,3 мм.
  1. Производство трафаретов для нанесения паяльной пасты.
  1. Размер печатной платы — Max:
    • при автоматизированном монтаже – 450 мм х 460 мм;
    • при ручном монтаже — без ограничений.
  1. Толщина печатной платы — Max:
    • при автоматизированном монтаже — до 6 мм;
    • при ручном монтаже — без ограничений.
  1. Высота компонента — Max:
    • при автоматизированном монтаже — 15 мм;
    • при ручном монтаже — без ограничений.
  1. Серийные номера наносятся лазером или эмалью.
  1. Составление кабелей и жгутов из различной комбинации проводов.
Технологические мощности нашей компании позволяют выполнить любой объём работ, от изготовления экспериментальных образцов и прототипов до производства крупных партий серийной продукции с соблюдением договорных обязательств.

оставить заявку

Применяемые материалы и компоненты

Мы применяем материалы и компоненты известных производителей, таких как: Multicore, Zestron, Humiseal, Indium Corporation и др.
Применяемые материалы, поставляются в комплекте с сопровождающей документацией, подтверждающей их безопасность и качество. В процессе оценки требований заказчика, наши специалисты уделяют особое внимание изделиям с характеристиками, соответствующими требованиям.

На предприятии внедрена система менеджмента качества, соответствующая требованиям стандарта ISO 9001-2008.

  • Для заказов, в которых электронные платы и модули должны соответствовать RoHS, применяется технология пайки бессвинцовым припоем.
    Услуги подбора и закупке комплектующих к заказу – отдельное направление нашей деятельности.
  • Значительная доля компонентов закупается у производителей, это минимизирует риски поставки некачественных комплектующих, снижает сроки и стоимость. Значительная доля компонентов закупается у производителей, это минимизирует риски поставки некачественных комплектующих, снижает сроки и стоимость.
    • Кроме того, учитываются применяемые технологии монтажа, выбираются оптимальные варианты объёма партии и способа упаковки.
    • В итоге удаётся минимизировать время на подготовку к производству и как результат, сформировать конкурентоспособную цену продукции.
    • По согласованию с заказчиком, мы подберём замену комплектующих
    • При этом стоимость и срок выполнения заказа корректируется и согласовывается
    Заказчик предоставляет методику и требования к функциональному контролю.
    Мы имеем возможность организовать полный спектр лабораторных и стендовых испытаний выпускаемой продукции.

    оставить заявку

    Испытания и контроль качества продукции

    Производство качественной и долговечной продукции – главная цель нашей деятельности.
    На всех этапах технологического процесса осуществляется контроль соответствия компонентов и полуфабриката установленным в технической документации требованиям.

    Поставляемые со стороны комплектующие и сырьё проходят процедуру входного контроля.
    Автоматический оптический контроль обеспечивает оценку соответствия процесса, автоматизированного монтаж печатных плат требованиям технологических режимов.
    Монтаж печатных плат в СПб

    Применяемый рентген-контроль используется для контроля качества монтажа сложных компонентов — таких, как BGA.
    Для контроля качества ручного монтажа используются микроскопы.
