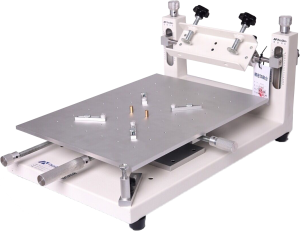

Трафаретный принтер NeoDen PM3040
На платформу принтера можно легко расположить, как односторонние, так и двухсторонние печатные платы, высокая гибкость обеспечивает высокую точность печати.
Точность печати сохраняется на протяжении всего цикла работы, даже при повороте трафарета на 30 градусов, и сравнима, с точностью нанесения паяльной пасты, на автоматической машине.
Использование способа передвижения стального трафарета позволяет выбрать оптимальное положение, в сочетании с тонкой настройки осей Х и Y возможно провести коррекцию, повысить удобство и эффективность работы.
Рамка трафаретного принтера изготовлена из утолщенного листового металла, которая позволяет регулировать высоту, удобную для контроля толщины печатной платы.
Технические характеристики:
Модель | NeoDen PM3040 |
Размер платформы (мм) | 300×400 |
Размер платы (мм) | 250×300 |
Размер трафарета (мм) | 370×470 |
Скорость печати | Под контролем работника |
Толщина платы (мм) | 0~100 |
Диапазон настройки платы (мм) | Вид спереди / сбоку +10 |
Высота платформы (мм) | 180 |
Воспроизводимость (мм) | ±0.01 |
Режим позиционирования | Внешний /Контрольные точки |
Диапазон регулировки (мм) | Z-axis ±45 |
X-axis ±35 | |
Y-axis ±45 | |
Вес (кг) | 14 |
